1、概述
Ed系列電力液壓推動器（以下簡稱推動器），符合JB/T10603-2006標準，適用于額定頻率為50Hz或60Hz額定電壓為380V的三相交流電源，電機絕緣等級為E級，電氣系統外殼防護等級為IP54，主要用于各種制動器的驅動裝置，亦可作為其它機械和機構的控制裝置。
2、工作條件
2.1 周圍環境溫度：--20℃－+40℃。
2.2 空氣相對濕度不大于90%。
2.3 使用地點的海拔高度符合（GB755—87）
規定。
2.4 周圍工作環境中沒有易燃、易爆及足以腐
蝕金屬和破壞絕緣的氣體和塵埃。
3、結構與工作原理
3.1 推動器主要由電機、法蘭、缸體、活塞、
葉輪等組成。
3.2 當電機通電時，帶動葉輪旋轉，產生油
壓推動活塞迅速上升，完成額定行程，并
達到規定的推力；當電機斷電時，葉輪?！?/span>
止旋轉，失去油壓，活塞在外力的作用下
迅速下降，回到起始位置。
4、型號及技術參數
5、外形及安裝尺寸
6、安裝與使用
6.1 推動器的安裝
6.1.1首先察看推動器銘牌上的型號是否與所需相符。
6.1.2推動器用于垂直安裝或傾斜安裝不超過±15O。
6.1.3安裝后的推動器在全行程動作時，必須保證推動器整體能夠擺動，活塞桿不允許承受徑向力。
6.1.4電機接線:接線按接線盒中的接線圖聯結,推動器出廠時電機為星形接法,電壓為380V(允差為±5%),亦可采用三角形接法,電壓為220V,電源與接線柱連接時,不受相序的.接線應可靠的壓固在接線柱上,防止松脫后,因缺相引起電機故障.
6.1.5推動器上設有接地螺釘,用戶在使用時應按有關規定接地.
6.2 推動器的使用
6.2.1使用前應按6.1條檢查,正確無誤后方可投入使用.
型號及技術參數 表一
推動器 型號 | 額定推力(N) | 動作時間 | 額定功率(W) | 大工作 頻率(C/h) | 重量 (kg) | |
上升 | 下降 | |||||
Ed23/5 | 220 | 0.60 | 0.50 | 165 | 2000 | 9 |
Ed30/5 | 300 | 0.40 | 0.40 | 200 | 2000 | 13 |
Ed50/6 | 500 | 0.60 | 0.50 | 210 | 2000 | 19 |
Ed80/6 | 800 | 0.60 | 0.50 | 330 | 2000 | 21 |
Ed121/6 | 1250 | 0.60 | 0.50 | 330 | 2000 | 30 |
Ed201/6 | 2000 | 0.60 | 0.50 | 450 | 2000 | 31 |
Ed301/6 | 3000 | 0.80 | 0.50 | 550 | 1500 | 32 |
6.2.2經常檢查推動器的工作是否正常,有無漏油現象,保持定量油液.
6.2.3每六個月檢查一次油液,當油液變質或混入雜質時應更換油液,用戶可從注油螺塞加注DB--25＃油液至加油高度,不得超過溢流螺塞位置,應注意在注油過程中,上下拉動連桿幾次,以便排出空氣使油液充實油腔.
6.2.4當推動器安裝在主機上之后,需重新涂漆時,謹防活塞桿上著漆,否則將破壞其密封性能.

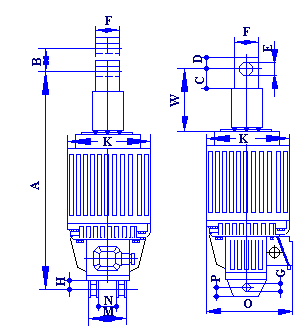

外形及安裝尺寸 表二
號 | A | B | C | D | E0+0.1 | F | G+0.25+0.15 | H | K | M | N | O | P | W |
Ed23/5 | 286 | 50 | 26 | 12 | 12 | 20 | 16 | 20 | 160 | 80 | 40 | 198 | 16 | |
Ed30/5 | 370 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 40 | 198 | 16 | |
Ed50/6 | 435 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 120 | 60 | 220 | 22 | |
Ed80/6 | 450 | 60 | 36 |
